Technische Daten zum Heizwerk

Steuerung

Neubau KWK-Anlage und Erweiterung Heizwerk

Anheizen neuer Biomassekessel

Kesselausstattung

• 2 URBAS-Biomassekessel 1700 kW
• 1 URBAS-Biomassekessel 800 kW

Fronten der Biomassekessel K1, K2 und K3 im Heizhaus
(Numerierung links beginnend)

Brennraum von Kessel K1 (1700 kW); Der Rost wurde gereinigt, da die Kesselwartung durch den Hersteller bevorsteht.

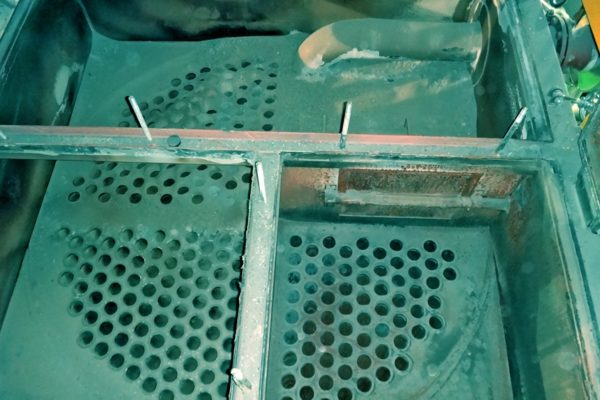

Kessel K1 (1700 kW):
Wärmetauscher mit 258 senkrecht angeordneten Stahlrohren

Kessel K2 (800 kW):
Wärmetauscher mit 118 senkrecht angeordneten Stahlrohren

Rauchgasfilterung

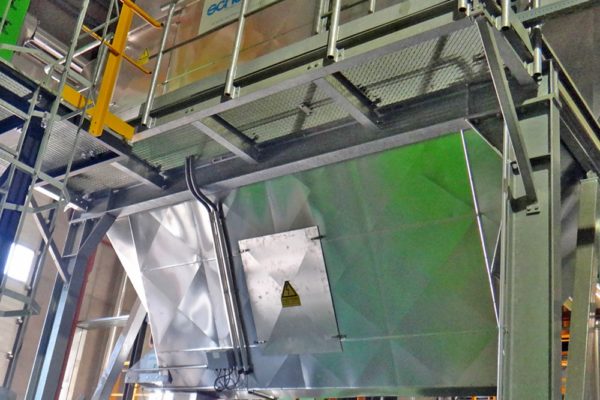

• 1 x Scheuch-Elektrofilter für die Feinstaubfilterung des Rauchgases

Elektrostatisch aufgeladene Abscheideplatten zur
Feinstaubabscheidung im Inneren des Elektrofilters

Sammeltrichter mit Schneckenaustragung der Feinasche

Materialzubringung zu Biomassekesseln (schneckenlos)

• je Biomassekessel ein hydraulischer Schubboden mit einer Bodenfläche von 45 m²
• Schütthöhe bis zu 10 m
• max. Schubbodeninhalt: bis zu 450 m³
• je Biomassekessel ein hydraulischer Querförderer zur Kesselbeschickung mit Hackgut

„ausgeleerter“ Schubboden von Kessel K3

Schubboden von Kessel K3 teilgefüllt

Schubboden von Kessel K3 vollgefüllt

Leistungsstarker Hydraulikzylinder für den Antrieb einer Schubboden-Sektion (insgesamt besteht ein Schubboden aus 3 solchen Sektionen).
Hier wird das Hackgut zum Querförderer geschoben, der die Kesselbeschickung vornimmt.

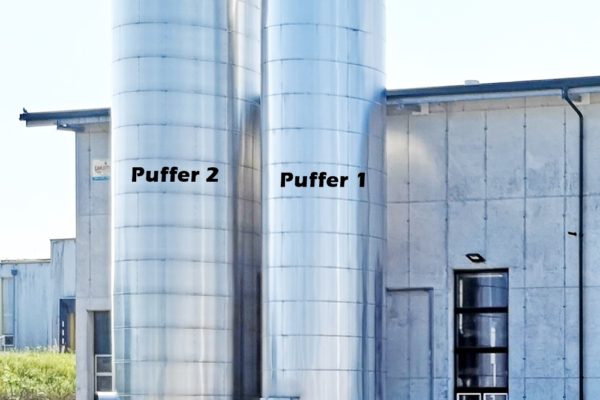

Pufferspeicher

• Pufferspeicher 1 (Inhalt: 100 000 Liter)
• Pufferspeicher 2 (Inhalt: 150 000 Liter)

Netz-Pumpen

 Pumpensatz 1: Ortsnetz

• 1 x Sommerpumpe
• 2 x Winterpumpe (für Parallel- bzw. Wechselbetrieb)
• 1 x Hochwinterpumpe
• Die Umschaltung zwischen Sommerpumpe und Winterpumpen erfolgt automatisch bedarfsabhängig.

Pumpensatz 2: Gewerbegebiet

• 1 x Sommerpumpe
• 2 x Winterpumpe (Wechselbetrieb)
• Die Umschaltung zwischen Sommerpumpe und Winterpumpe erfolgt automatisch bedarfsabhängig.

Pumpen für Netz 1 (Ortsnetz)

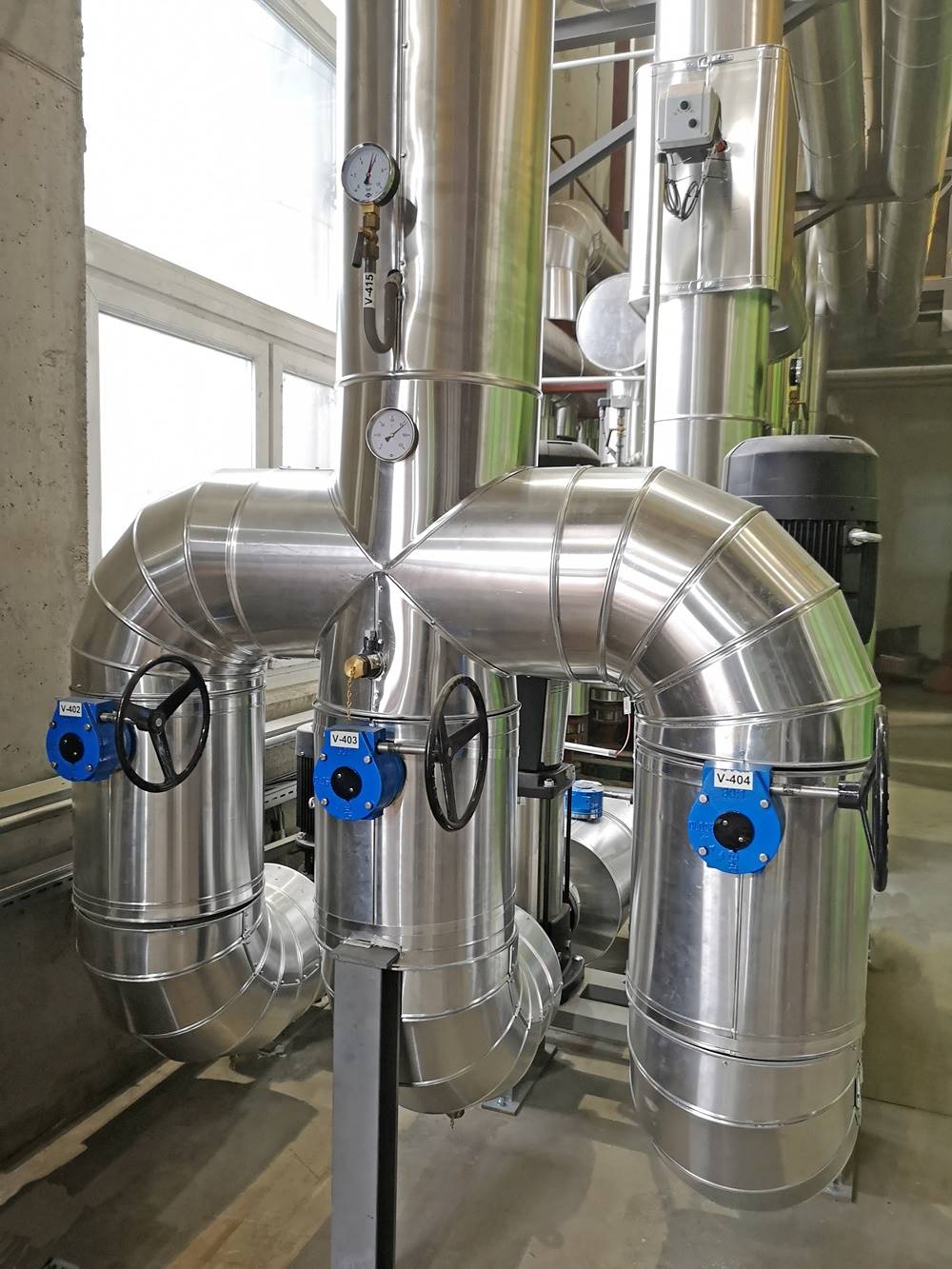

Pumpen für Netz 2 (Gewerbegebiet)

Pumpen für Netz 2 (Gewerbegebiet)

Warmwassernetz

Nachfüllwasser für Warmwassernetz

• Lagertanks mit aufbereitetem Wasser (14 000 Liter)

Druckhaltung im Warmwassernetz

• Steuereinheit EDER ST-M
• Entgasungsanlage EDER EAW
• 4 x Expansionsgefäße (je 4000 Liter)

Steuerung für Druckhaltung im Warmwassernetz

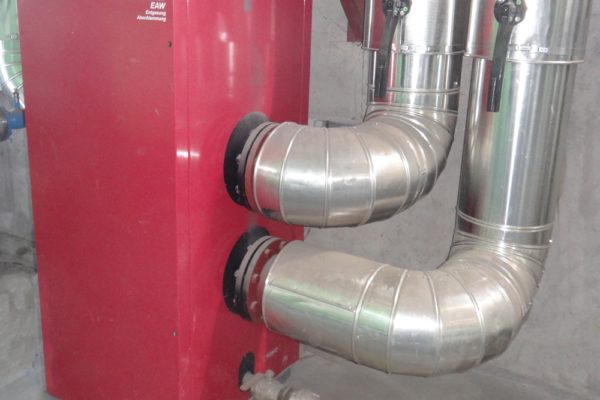

Entgasungsmodul

Expansionsbehälter (4 Stk.)

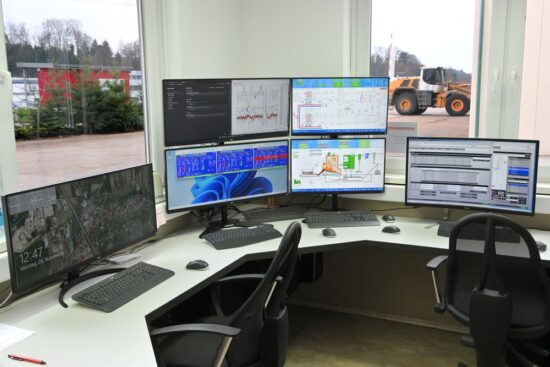

Regelung und Steuerung in der Schaltwarte

• Leittechnik von URBAS/Grübl für die Kessel- und Puffersteuerung sowie die Netzregelung
• Regelung und Steuerung für den Elektrofilter von SCHEUCH
• Tele-Alarmierung des Bedienpersonals bei Störung in der Anlage

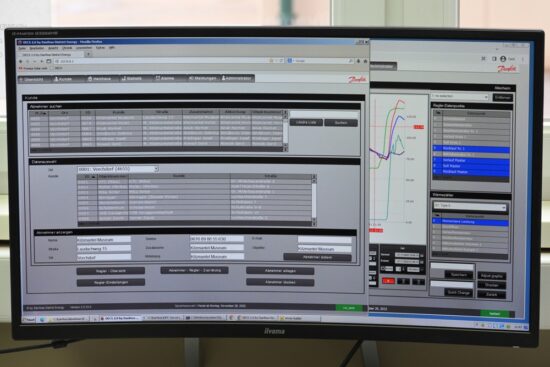

• Danfoss DECS 2.0 für Visualisierung und Parametrierung der Fernwärme-Abnehmerstationen
• Leckwarnüberwachung der Fernwärmeleitungen (gegliedert in mehrere Abschnitte mit Isoplus-Überwachungsgeräten)

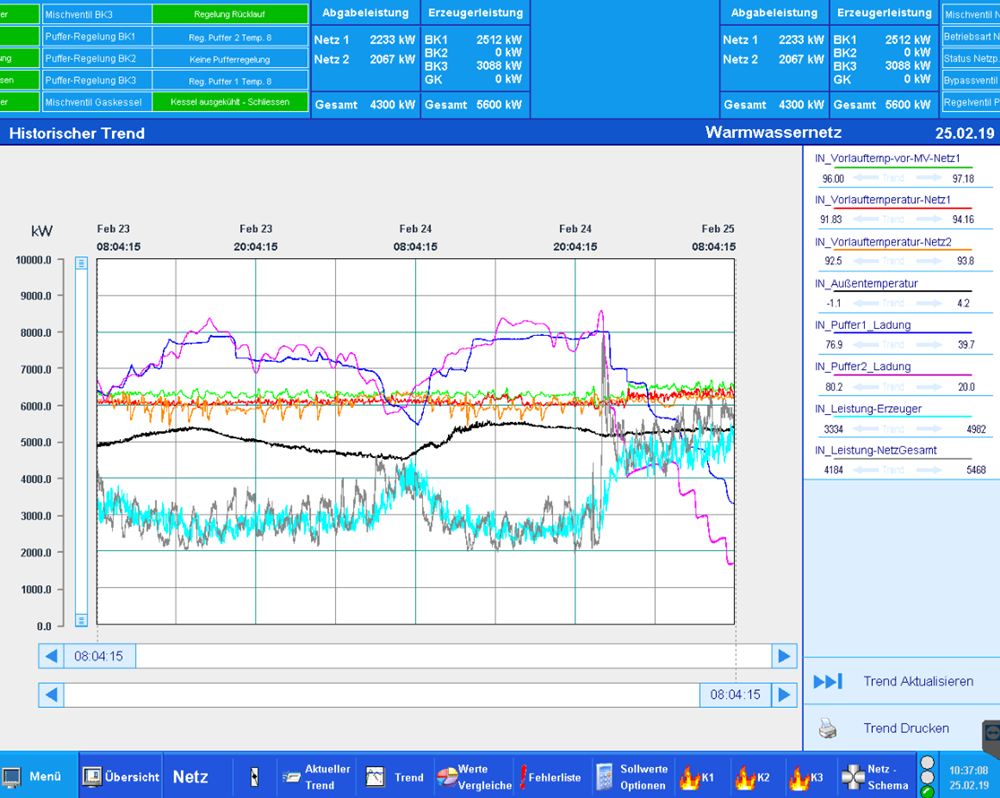

Historischer Trend für die Darstellung des Meßwertverlaufs über auswählbare Zeitabschnitte.

Netzübersicht der Anlage mit aktuellen Statusanzeigen und Meßwerten. Diese Seite wird wegen der großen Breite auf zwei Bildschirmseiten aufgeteilt.

Beispielhaft die „Reglerübersicht“ einer Kundenanlage mit den aktuellen Temperaturen und Schaltzuständen der Pumpen.

Fernwärmeleitung-Hauseintritt mit Isoplus-ST3000-Gerät für die Leckwarnüberwachung

Fernwärmeleitung-Hauseintritt mit Isoplus-ST3000-Gerät für die Leckwarnüberwachung

Isoplus-ST3000-Leckwarngerät mit Überwachungsstatus OK

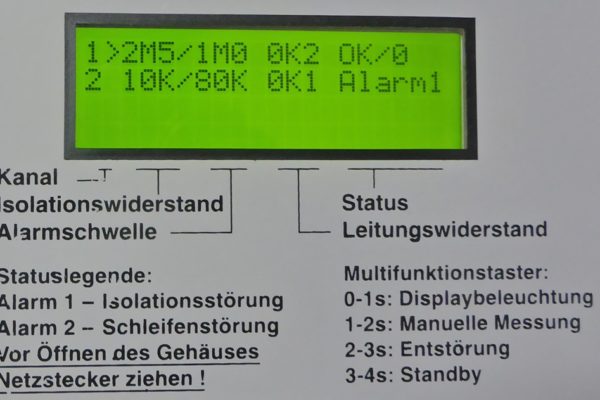

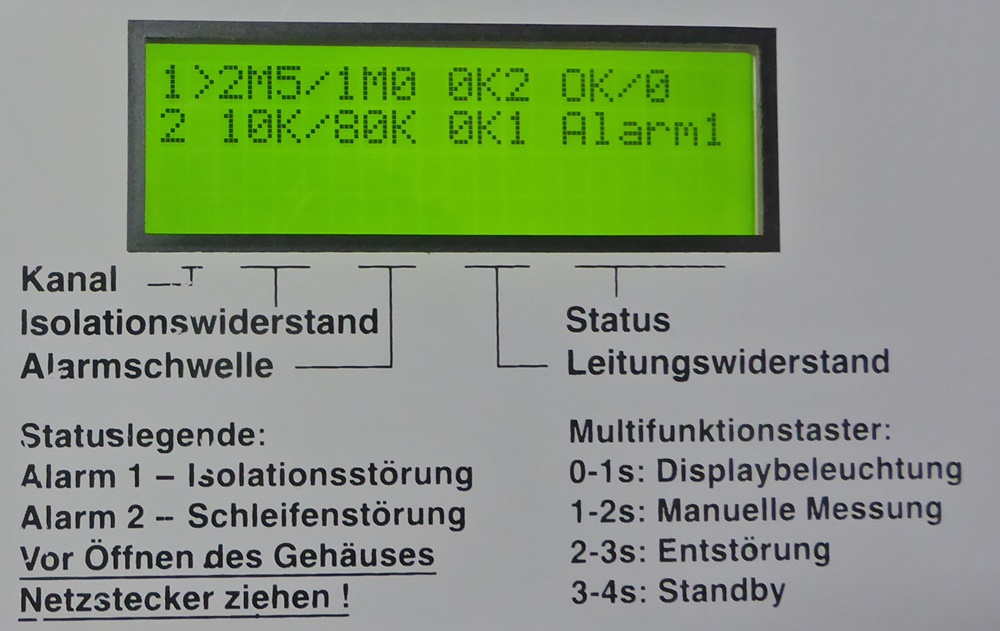

Isoplus-ST3000-Leckwarngerät mit Überwachungsstatus „Alarm1“ (Isolationsstörung= Wassereintritt in die Isolation der Fernwärmeleitung).

Photovoltaik-Anlage auf der Südseite des Hackgutlagerdaches

• 150 kW Modul-Spitzenleistung

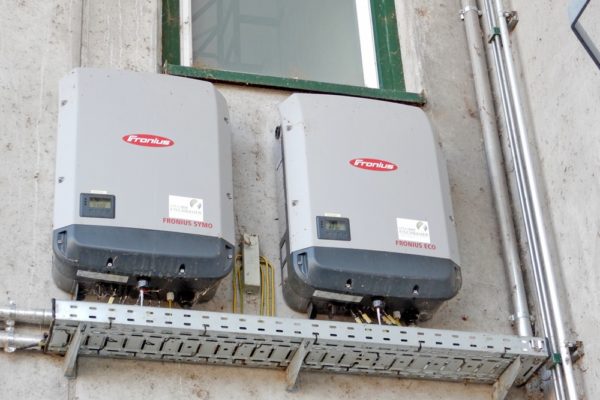

Zwei Fronius-Wechselrichter auf der Westwand der Heizhaus-Halle

Brückenwaage

• Wiegebereich: bis 50 to
• Brückenabmessungen: 3.4 x 18 m

Brückenwaage für die Verwiegung der angelieferten Hackschnitzel

Wassergehaltmessung beim Hackgut

• Meßgerät: Humimeter BLL
• Art: Meßgerät mit 1 m Einstechlanze
• automatische Berechnung des Mittelwerts aus den vorgenommenen Einzelwertmessungen

Einzelmessung des Wassergehalts (35 % Wassergehalt bei 18.0 °C)

Meßreihe mit 12 Einzelmessungen
Auf Knopfdruck erfolgt die automatische Berechnung des Mittelwertes vom Wassergehalt (hier 24.7 % Wassergehalt bei 24.7 °C)
